Crea Diagramas de arquitectura de Google Cloud

Fuente: Google Cloud

Ya sea para crear un proyecto propio o para la empresa, esta herramienta ofrecida por Google Cloud, te permitirá analizar y generar la mejor opción para tu diagrama de arquitectura. En esta herramienta dispondrás de toda la simbología de los productos y servicios de Google Cloud para crear tu diagrama de arquitectura.

Herramienta online para creación de Diagramas de Arquitectura

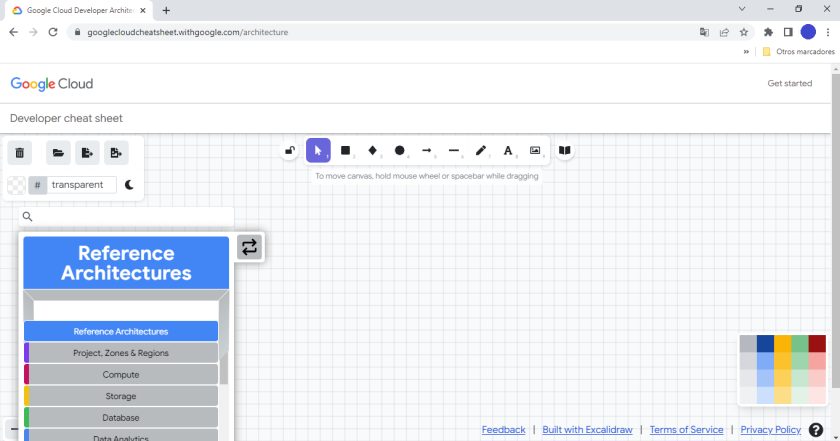

Vista general

Gestión

Podrás eliminar el proyecto, cargar uno nuevo o exporta directo a Drive, guardar en el equipo, compartir como link o guardar como imagen (PNG, SVG)

Herramientas

Las herramientas te permitirán crear figuras y líneas, a demás de insertar imágenes, texto.

Al crear cualquiera de estos elementos, se desplegará un recuadro, donde podrá seleccionar el color, fondo, estilo y otras alternativas.

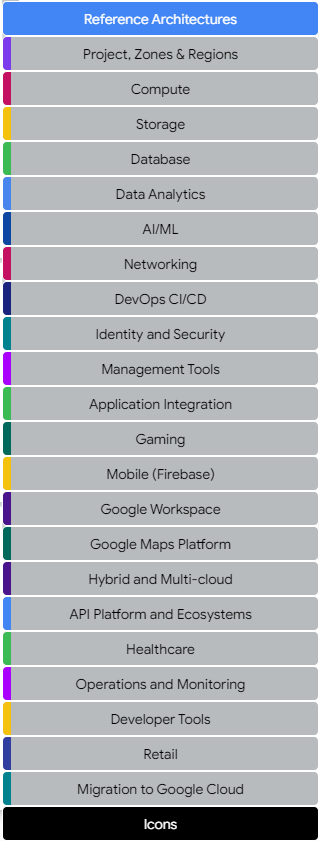

Simbología y Referencias

En esta sección “Reference Architectures” encontrarás algunos ejemplos de arquitecturas de servicios como:

  • Cloud Armor.
  • Container App.
  • Cloud SQL DR.
  • Data Pipeline.
  • Cloud.
  • Data Science entre otros.

También encontrarás la simbología de todos los productos y servicios existentes en Google Cloud para elaborar la arquitectura que necesitas. Aquí podrás visualizar elementos como:

  • Compute Engine.
  • Cloud Storage.
  • Cloud Bigtable.
  • Cloud DNS.

En la sección de “Icons” podrás visualizar simbología más genérica como son:

  • Bug.
  • Alert.
  • Airplane.
  • Cahe.

Cada vez que se utilice alguno de los elementos antes mencionados, tendrás el espacio para registrar el “caso de uso” y espacio para ingresar “información adicional”.

Funcionamiento

Puedes ingresar a la herramienta directamente en este link o a través del Blog de Google Cloud. Una vez dentro, solo basta con tener la idea de la infraestructura a diseñar y empezar a arrastrar los elementos que necesitas y diagramar.

Si tienes dudas respecto a algún producto o servicio a utilizar, puede acceder a la sección “Developer cheat sheet” donde encontraras:

  • Map View: Vista en forma de mapa de los servicios y productos disponibles para esta herramienta.
  • List View: Listado de los servicios y productos disponibles con su descripción en 4 palabras o menos.

Al hacer click en cualquiera de los ítems del mapa o listado, se abrirá una página con la documentación correspondiente.

Esta herramienta está disponible online y una vez finalizado el diseño de arquitectura, puedes desplegarlo en Cloud Shell solo con un click .

No dejes de explorar y experimentar con esta asombrosa herramienta ya disponible.
